CABLES

ENERKOB® MEDIA TENSIÓN

XLP DS 5, 15, 25 Y 35 kV PARA AMBIENTES HÚMEDOS Y MOJADOS TIPO “B”

ALTA CONDUCTIVIDAD ELÉCTRICA

BLOQUEO CONTRA
PENETRACIÓN
DE AGUA

ALTA RESISTENCIA A LA CORROSIÓN

PROTECCIÓN
CONTRA LA
HUMEDAD

alta resistencia mecánica

BAJAS
PÉRDIDAS
DIELÉCTRICAS

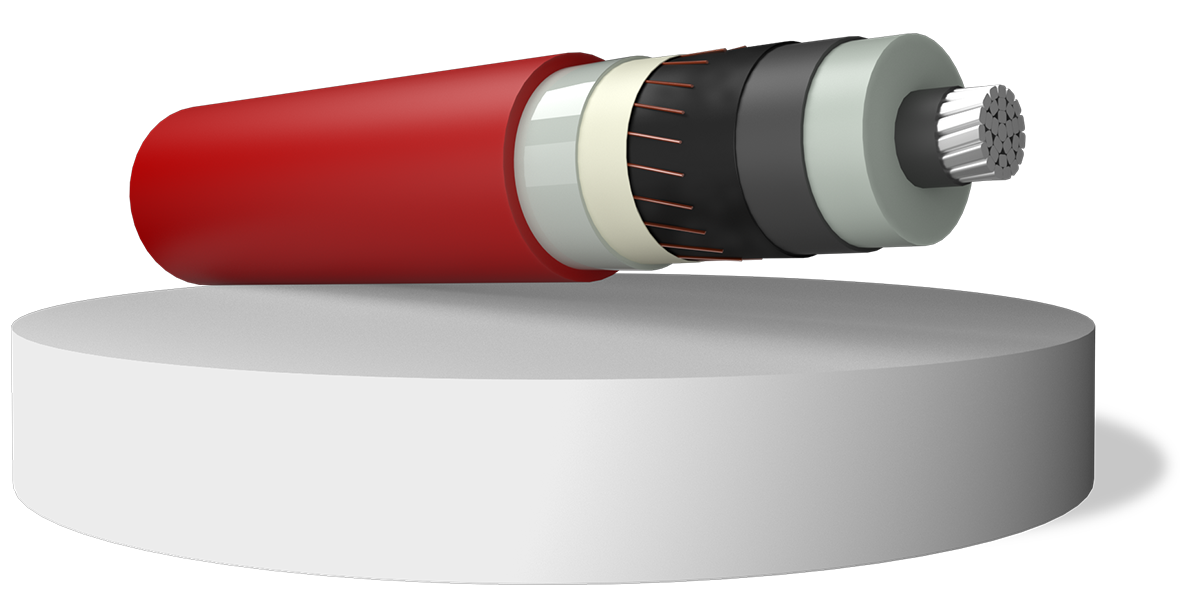

Conductor comprimido o compactado de cobre en temple suave o aluminio (AAC) en temple duro con elementos bloqueadores contra la penetración longitudinal de agua, pantalla semiconductora sobre el conductor, aislamiento de polietileno de cadena cruzada (XLP), pantalla semiconductora sobre el aislamiento, pantalla metálica a base de alambres de cobre suave con elementos bloqueadores contra la penetración longitudinal de agua y cubierta de policloruro de vinilo (PVC) en color rojo.

Opciones de fabricación del producto:

  • Aislamiento de polietileno de cadena cruzada retardante a las arborescencias (XLP-RA).
  • Pantalla metálica con cinta de cobre.
  • Cubierta de polietileno en color negro con 3 franjas rojas a lo largo de la cubierta.
  • Para calibres mayores al 1000 kcmil favor de acudir al departamento de ingeniería.

CONOCE NUESTRO CATÁLOGO COMPLETO

Descarga nuestro catálogo de productos y conoce todas nuestras soluciones.

DESCARGAR ↓
  • Estos cables son utilizados en sistemas de redes de distribución primaria en zonas residenciales, comerciales e industriales.
  • Se pueden utilizar en tubos conduit, ductos subterráneos o directamente enterrados.

Opciones de fabricación del producto:

  • Aislamiento de polietileno de cadena cruzada retardante a las arborescencias (XLP-RA).
  • Pantalla metálica con cinta de cobre.
  • Cubierta de polietileno en color negro con 3 franjas rojas a lo largo de la cubierta.
  • Para calibres mayores al 1000 kcmil favor de acudir al departamento de ingeniería.

CONOCE NUESTRO CATÁLOGO COMPLETO

Descarga nuestro catálogo de productos y conoce todas nuestras soluciones.

DESCARGAR ↓
  • Máxima seguridad.
  • Proceso de fabricación en triple extrusión y curado en seco donde se incrementan las características eléctricas.
  • Excelente resistencia a la penetración longitudinal contra el agua en el conductor.
  • Aislamiento de polietileno de cadena cruzada (XLP) resistente al calor y la humedad.
  • Excelente rigidez dieléctrica.
  • Bajas pérdidas dieléctricas.
  • Excelente resistencia a la penetración longitudinal contra el agua en la pantalla metálica.
  • La cubierta de PVC es resistente a la propagación de incendios, antiflama, presenta mínima generación de gases tóxicos y corrosivos.
  • Resistentes a la intemperie, luz solar, aceites, grasas y productos químicos.

Opciones de fabricación del producto:

  • Aislamiento de polietileno de cadena cruzada retardante a las arborescencias (XLP-RA).
  • Pantalla metálica con cinta de cobre.
  • Cubierta de polietileno en color negro con 3 franjas rojas a lo largo de la cubierta.
  • Para calibres mayores al 1000 kcmil favor de acudir al departamento de ingeniería.

CONOCE NUESTRO CATÁLOGO COMPLETO

Descarga nuestro catálogo de productos y conoce todas nuestras soluciones.

DESCARGAR ↓
Tensión máxima de operación
5, 15, 25 y 35 kV
Nivel de aislamiento
100% y 133%
Temperatura máx. de operación (Normal)
90°C
Temperatura máxima (en emergencia)
130°C
Temperatura máxima (en corto circuito)
250°C
Empaque
Carretes de madera entablillados al 100% con capuchones termocontráctiles en las puntas
Rango de fabricación
2 AWG a 1000 kcmil en 5, 15, 25 y 35 kV

Opciones de fabricación del producto:

  • Aislamiento de polietileno de cadena cruzada retardante a las arborescencias (XLP-RA).
  • Pantalla metálica con cinta de cobre.
  • Cubierta de polietileno en color negro con 3 franjas rojas a lo largo de la cubierta.
  • Para calibres mayores al 1000 kcmil favor de acudir al departamento de ingeniería.

CONOCE NUESTRO CATÁLOGO COMPLETO

Descarga nuestro catálogo de productos y conoce todas nuestras soluciones.

DESCARGAR ↓
  • NMX-J-142-1-ANCE
  • CFE-E1000-16 (Norma de CFE no ampara los siguientes calibres 2/0, 4/0, 400 y 600.)
  • Se pueden fabricar bajo la UL 1072, previa consulta con nuestro departamento de Ingeniería

Opciones de fabricación del producto:

  • Aislamiento de polietileno de cadena cruzada retardante a las arborescencias (XLP-RA).
  • Pantalla metálica con cinta de cobre.
  • Cubierta de polietileno en color negro con 3 franjas rojas a lo largo de la cubierta.
  • Para calibres mayores al 1000 kcmil favor de acudir al departamento de ingeniería.

CONOCE NUESTRO CATÁLOGO COMPLETO

Descarga nuestro catálogo de productos y conoce todas nuestras soluciones.

DESCARGAR ↓

ESPECIFICACIONES DESTACADAS

TENSIÓN MÁXIMA DE OPERACIÓN

5, 15, 25 y 35 kV

TEMPERATURA MÁXIMA DE OPERACIÓN

Hasta 90°C en ambiente normal.

APTO PARA INSTALACIÓN SUBTERRÁNEA

Puede instalarse en ductos o directamente enterrado.

RESISTENTE AL CALOR Y LA HUMEDAD

Aislamiento XLP para altas temperaturas de operación.

RANGOS DE FABRICACIÓN

Disponible en 2 AWG a a 1000 kcmil.

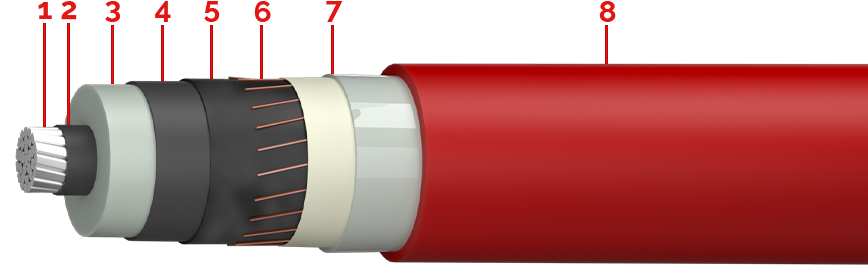

CONSTRUCCIÓN DEL CABLE

CONDUCTOR

Conductor comprimido o compactado de cobre en temple suave o aluminio (AAC) en temple duro.

PANTALLA

Semiconductora sobre el conductor.

AISLAMIENTO

Polietileno de cadena cruzada (XLP).

PANTALLA

Semiconductora sobre el aislamiento.

BLOQUEADORES

Elementos contra la penetración longitudinal de agua.

PANTALLA METÁLICA

Alambres de cobre suave.

Bloqueadores

Elementos contra la penetración longitudinal de agua.

CUBIERTA

Policloruro de vinilo (PVC) en color rojo.
